Verrière architecturale, une conception collaborative au service d’un ouvrage unique
Dans le cadre d’un projet d’aménagement pour la Ville de Cavaillon, CC Structures est intervenu en phase Dossier de Consultation des Entreprises (DCE) pour la conception et le prédimensionnement d’une verrière métallique d’environ 175 m², représentant un tonnage de 5,4 tonnes.

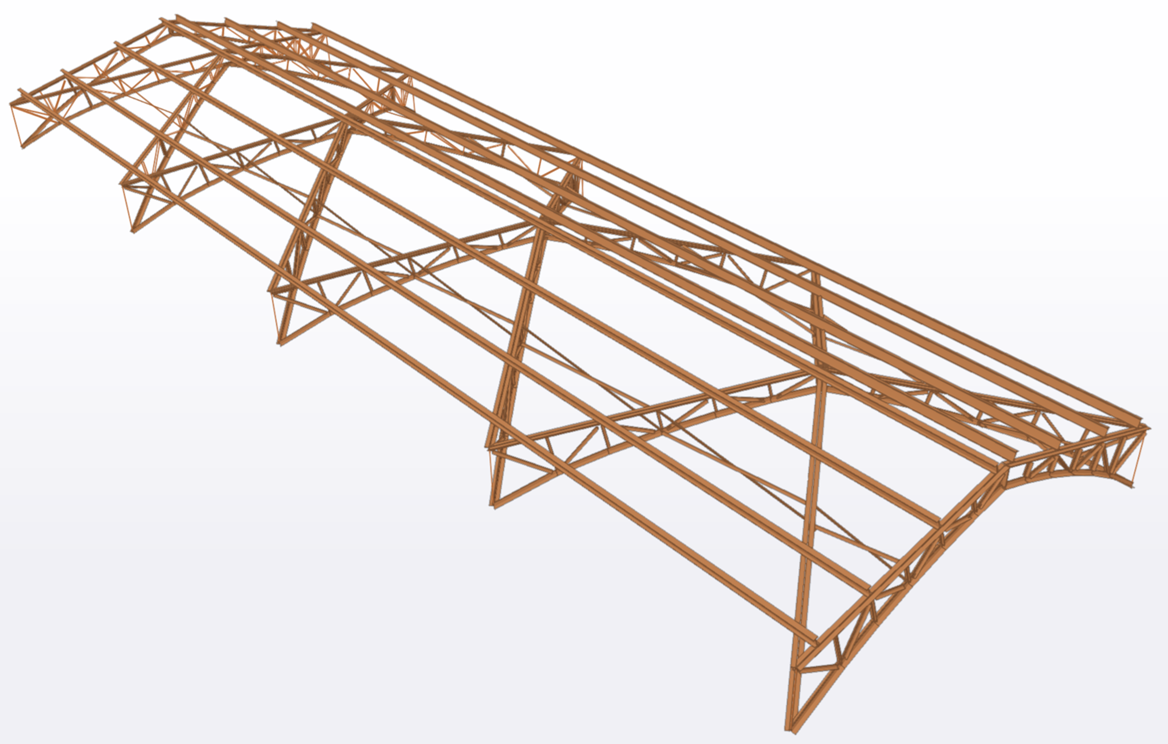

La mission comprenait la modélisation complète de la structure sous Robot Structural Analysis, le prédimensionnement de la charpente métallique, des systèmes de stabilité et des assemblages, l’établissement des descentes de charges, ainsi que la rédaction des pièces techniques de consultation relatives à la charpente métallique (CCTP et DPGF).

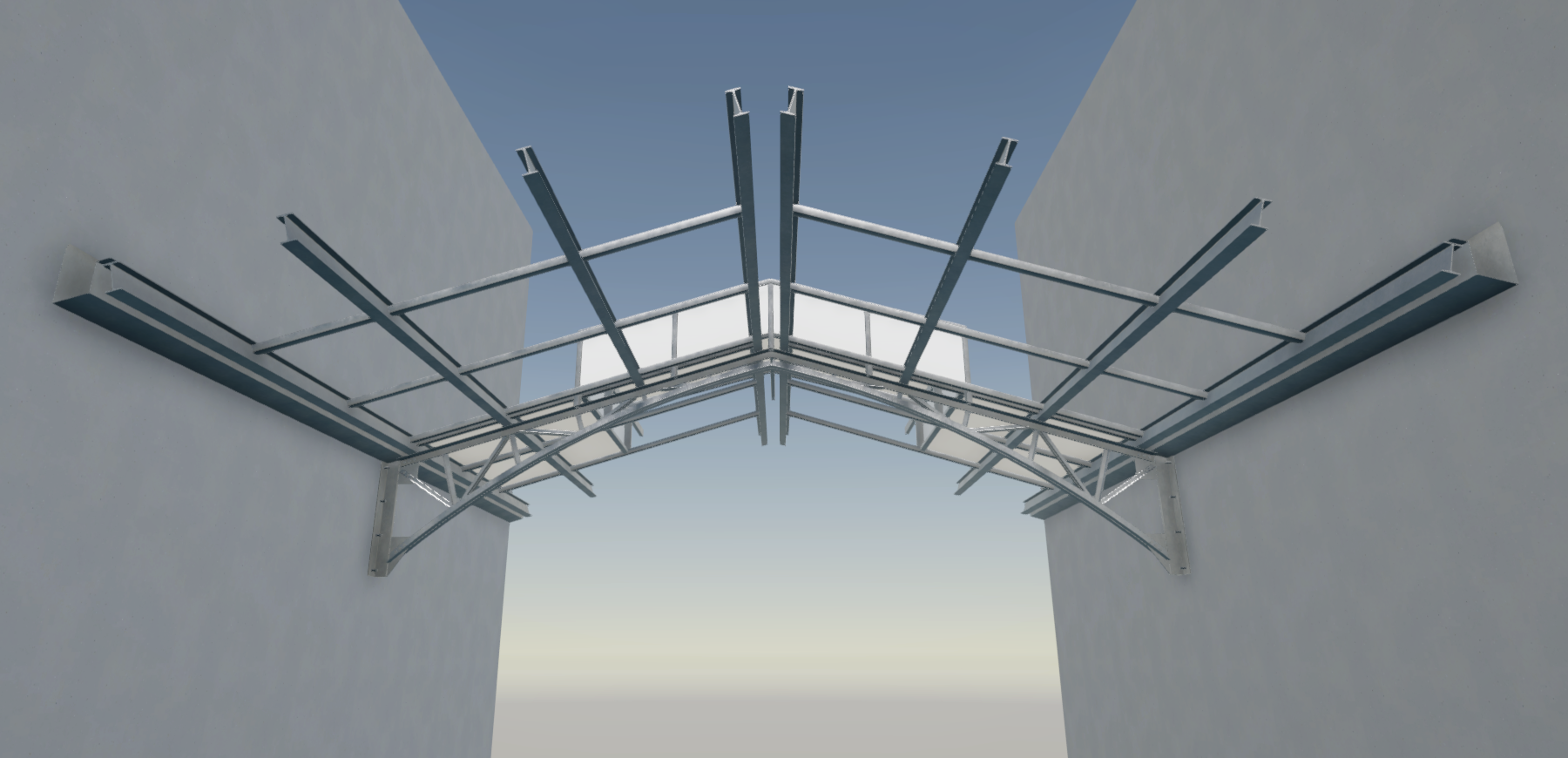

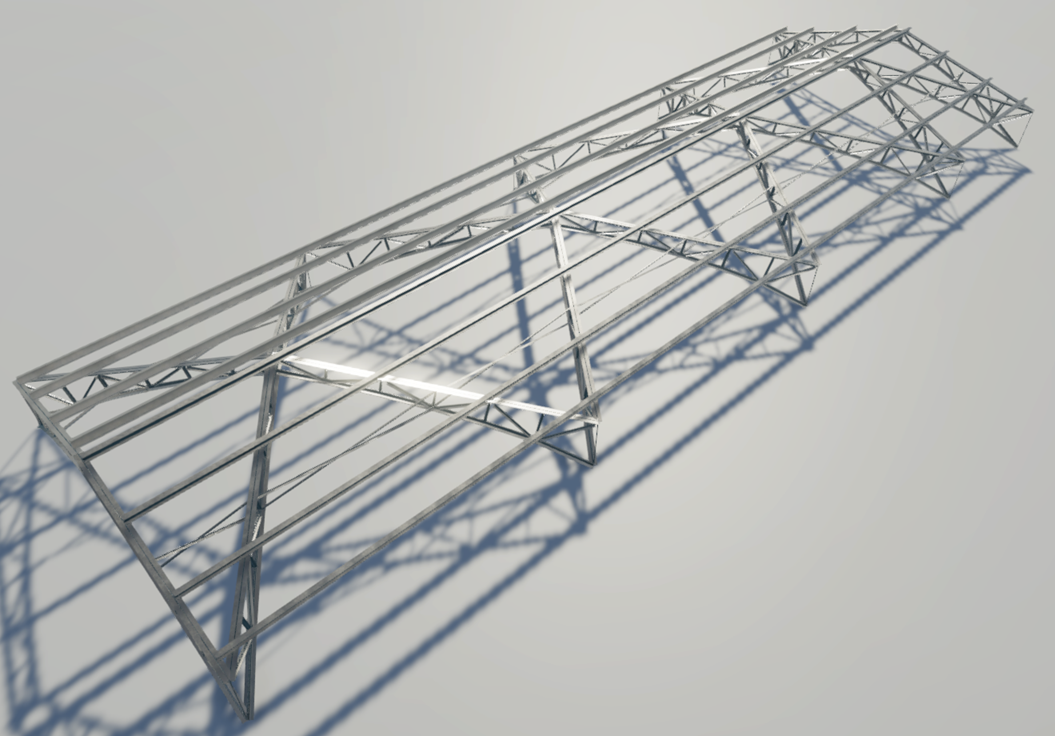

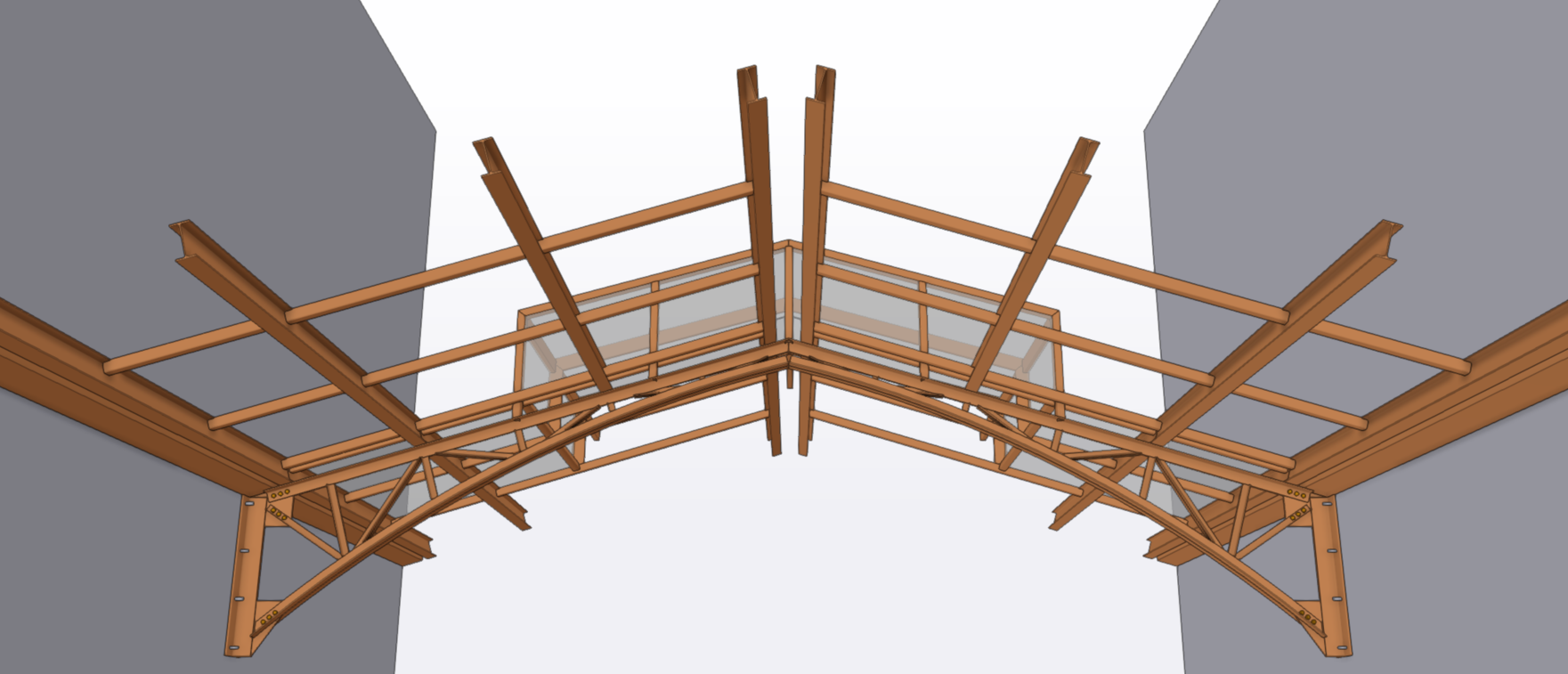

Entièrement réalisée à partir de treillis en cornières et doubles cornières, la verrière se distingue par une succession de voûtes métalliques formant une géométrie particulièrement élégante et légère. Sa conception a nécessité de nombreux échanges avec l’architecte du projet, le bureau d’études béton et les Architectes des Bâtiments de France, afin de concilier les exigences architecturales, les contraintes structurelles et les prescriptions liées au contexte patrimonial.

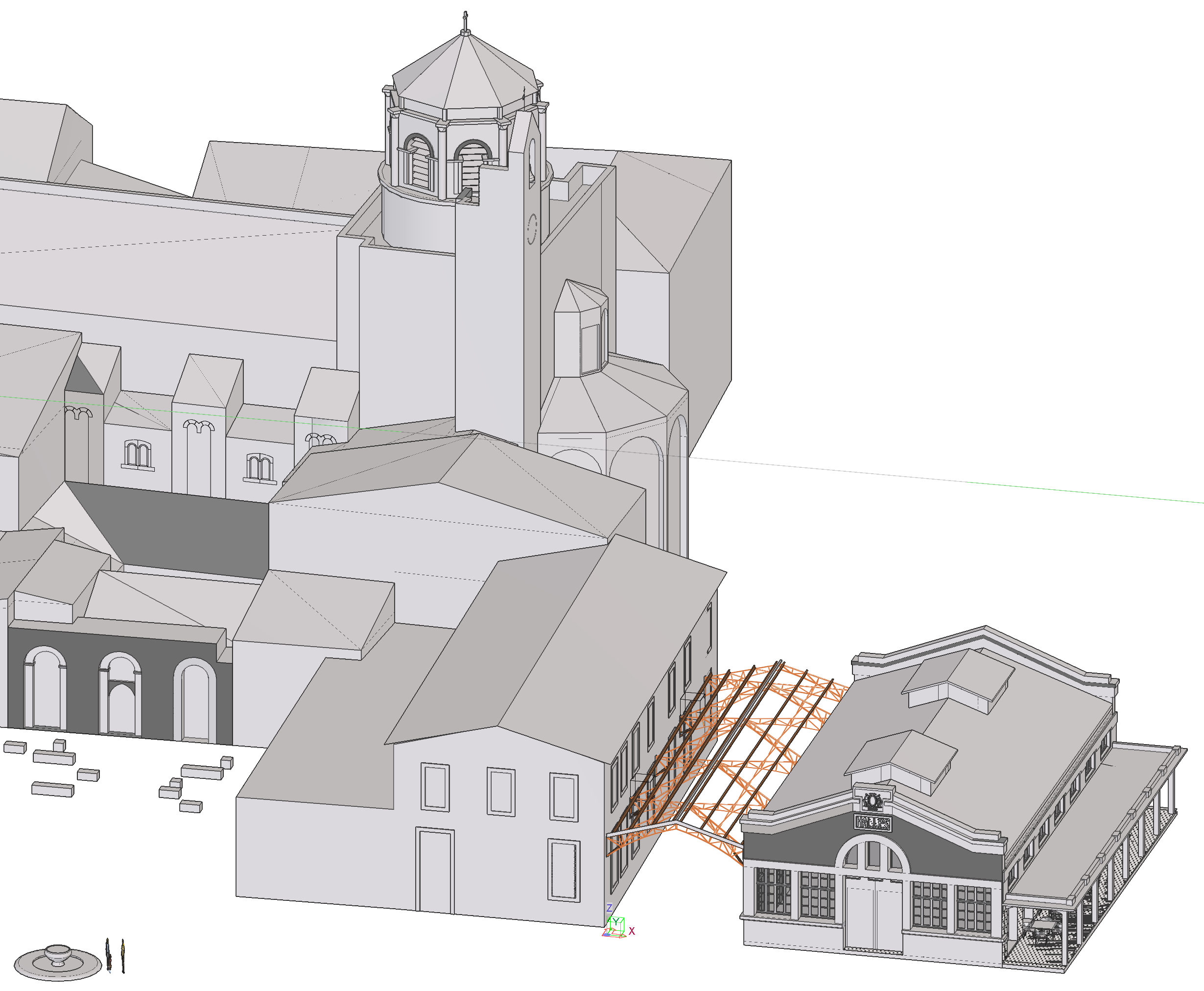

L’intégration de l’ouvrage entre deux bâtiments existants non parallèles a constitué un défi supplémentaire. Cette configuration atypique a conduit au développement d’une structure entièrement adaptée à la géométrie du site, tout en recherchant une conception rationnelle, optimisée et facilement réalisable.
Galerie du projet
Au-delà du dimensionnement, CC Structures a accompagné l’équipe de maîtrise d’œuvre dans la recherche de solutions techniques et esthétiques, démontrant qu’une conception structurelle rigoureuse peut également contribuer à la qualité architecturale d’un projet.
